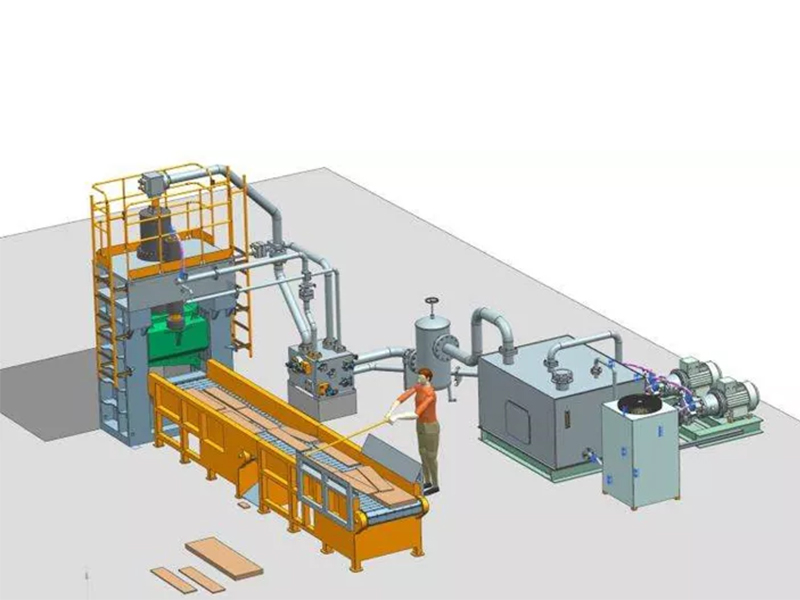

龙门剪液压动作原理

龙门剪液压动作原理

①空负荷运转

启动油栗，电磁铁不通电，油栗输出的工作油经溢流阀回人油箱，系统作空负荷运转。

②侧压油缸前进和后退

(1)前进电磁铁通电，油泵输出的工作油经单向阀在溢流阀调定压力下经插装阀进人侧压油缸的后腔，侧压油缸前腔的池经插装阀回人油箱，侧压油缸前进压料。

(2)后退电磁铁通电，油泵输出的工作油经单向阀在溢流阀调定压力下经插装阀进入侧压油缸的前腔，侧压油缸后腔的油经插装阀回人油箱，侧压油缸后退回程。

③门盖油缸前进和后退

①前进电磁铁通电，油栗输出的工作油经单向阀在溢流阀调定压力下经插装阀进入门盖油缸的后腔，门盖油缸前腔的油经插装阀回入油箱，门盖油缸上升前进，门盖闭合压料。

②后退电磁铁通电，油泵输出的工作油经单向阀在溢流阀调定压力下经插装阀进

人门盖油缸的前腔，门盖油缸后腔的油经插装阀回人油箱，门盖油缸下降后退，门盖开启。

④推料油缸前进和后退

a.前进电磁铁通电，油栗输出的工作油经单向阀在溢流阀调定压力下经插装阀进人推料油缸的后腔，推料油缸前腔的油经插装阀回入油箱，推料油缸前进，从而推动料箱内废钢前进。

b.后退电磁铁通电，油泵输出的工作油经单向阀在溢流阀调定压力下经插装阀进人推料油缸的前腔，推料油缸后腔的油经插装阀回人油箱，推料油缸后退回程。

⑤压料油缸压料和回程

①压料电磁铁通电，油泵输出的工作油经单向阀在溢流阀调定压力下经插装阀进人压料油缸的后腔，压料油缸前腔的油经插装阀回人油箱，压料油缸前进压料。

②回程电磁铁通电，油泵输出的工作油经单向阀在溢流阀调定压力下经插装阀进人压料油缸的前腔，压料油缸后腔的油经插装阀回入油箱，压料油缸后退回程。

⑥剪切油缸剪料和回程

①剪料电磁铁通电，两台油泵输出的工作油经单向阀在溢流阀调定压力下经插装阀进人剪切油缸后腔，剪切油缸前腔工作油经插装阀进人剪切油缸的后腔，剪切油缸差动前进剪切；当压力达到继电器调定压力时，一只电磁铁断电，一只电磁铁通电，两台油泵输出的工作油经单向阀在溢流阀调定压力下经插装阀进人剪切油缸后腔，剪切油缸前腔的油经插装阀回人油箱，剪切油缸工速前进，完成废钢剪切。

②回程电磁铁通电，两台油泵输出的工作油经单向阀在溢流阀调定压力下经插装阀进人剪切油缸前腔，剪切油缸后腔的油经插装阀回入油箱，剪切油缸后退，剪刀上升回程。
